活塞桿V型密封件的密封設計原則

來源:廣東東晟密封科技有限公司 - tingting821017.cn更新時間:2018-05-31

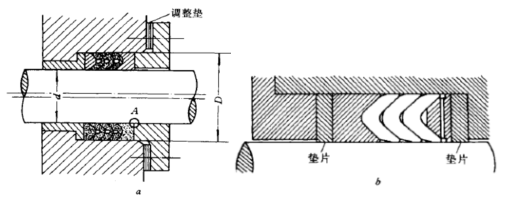

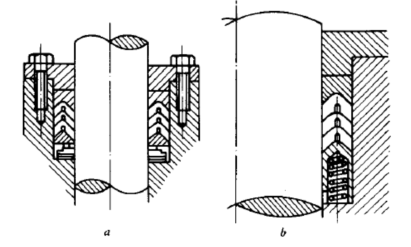

V形圈壓緊力的大小和調節方式是設計時考慮的,因?yàn)樗P(guān)系到密封性能。一般都采用調整墊的辦法(圖1)。給出墊片的厚度和件數后,即可控制調整量。也可以采用螺母或設彈簧來進行調整(圖2)。



活塞桿V型密封件用彈簧調節壓緊力

圖1 活塞桿V型密封件用彈簧調節壓緊力







活塞桿V型密封件的密封設計

圖2 活塞桿V型密封件的密封設計





1.1.V形圈既可作活塞密封,也可作活塞桿密封,由于它已經標準化,所以在設計時,主要工作是確定密封部位的結構和選擇其材料、圈數、以及確定它所配用的支承環、壓環的材料和尺寸。

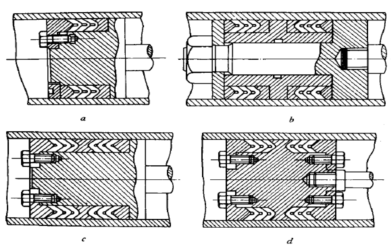

1.2.V形圈作活塞密封的典型設計如圖3所示。



活塞桿V型密封件的密封設計

圖3 活塞桿V型密封件的密封設計
